弹簧探伤方案

弹簧探伤方案

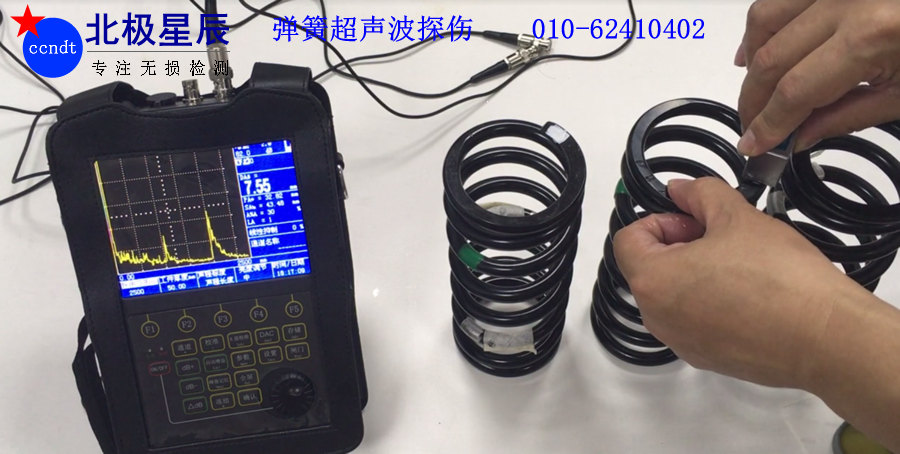

弹簧超声波探伤



适合弹簧类型
适合线径范围:4mm~40mm的弹簧,其它更小和更大线径需要实验

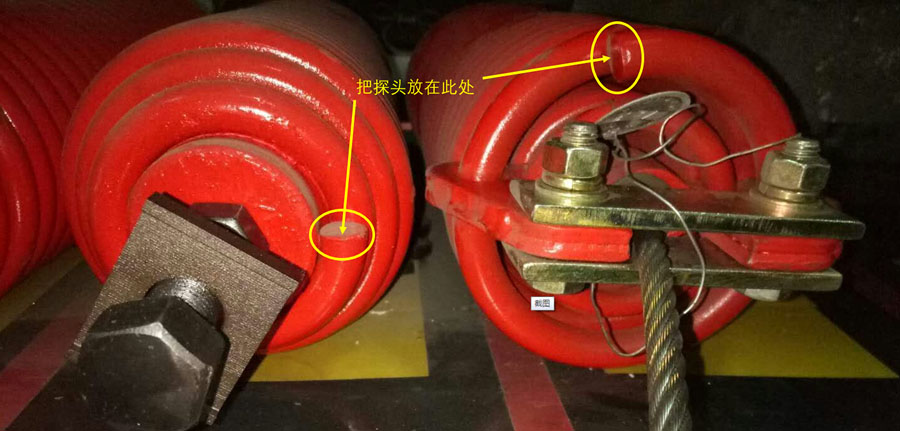

探头放置位置
弹簧两端的平面

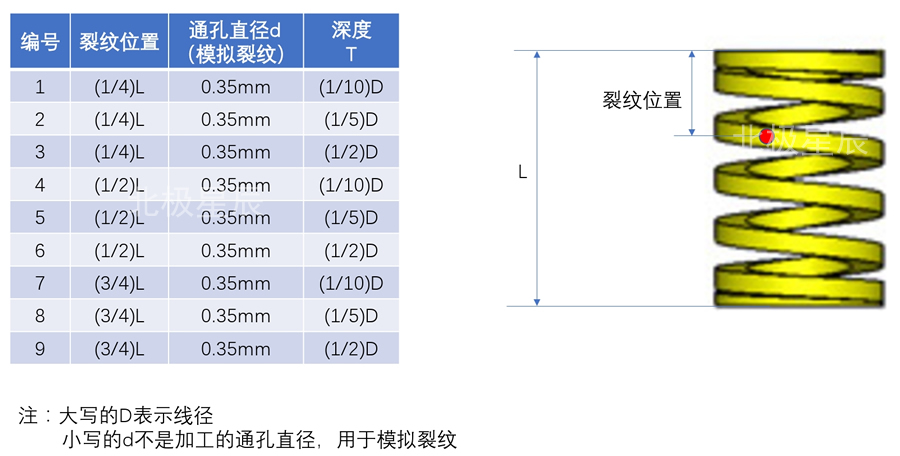

探伤对比试样

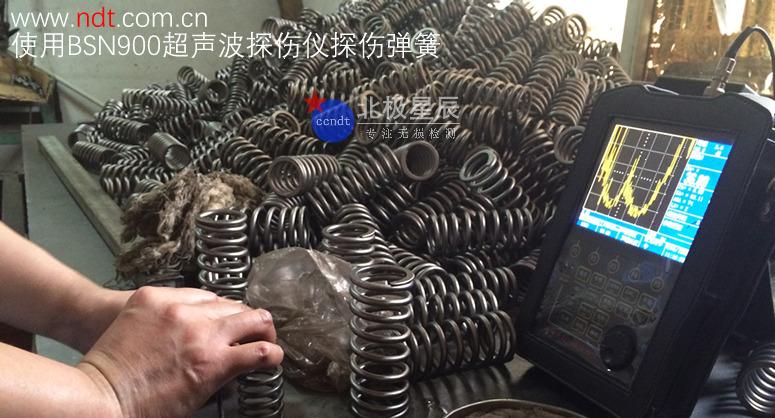

使用BSN900探伤弹簧






波形识别方法
1.只有底波:表示无缺陷
2.没有底波:表示缺陷很严重
   没有回波可以判断缺陷非常严重,但还不能对严重程度进行分级,因为具体是多大缺陷就一点回波具有进一步的实验。

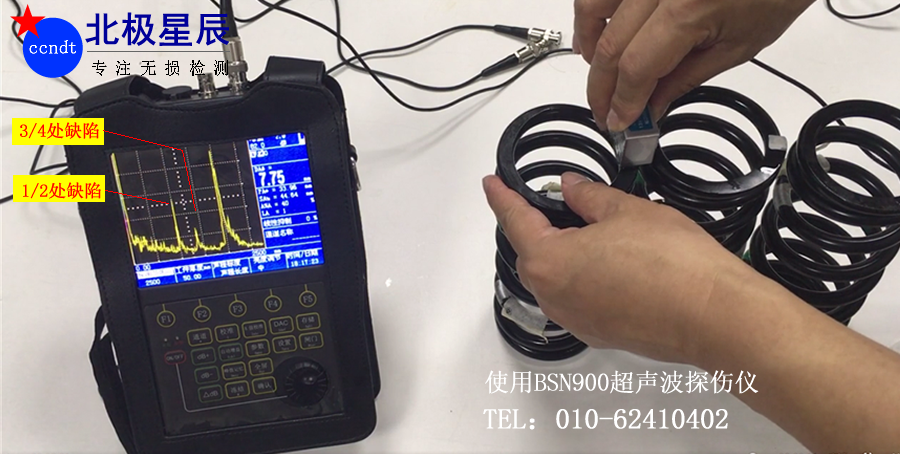

3.发射波和底波之间的波形为缺陷波

弹簧超声波探伤

弹簧超声波探伤2
