十三轴大型左右喷水C扫描BSN-C1030
  • 产品介绍
  • 技术指标
  • 资料下载
  • 视频

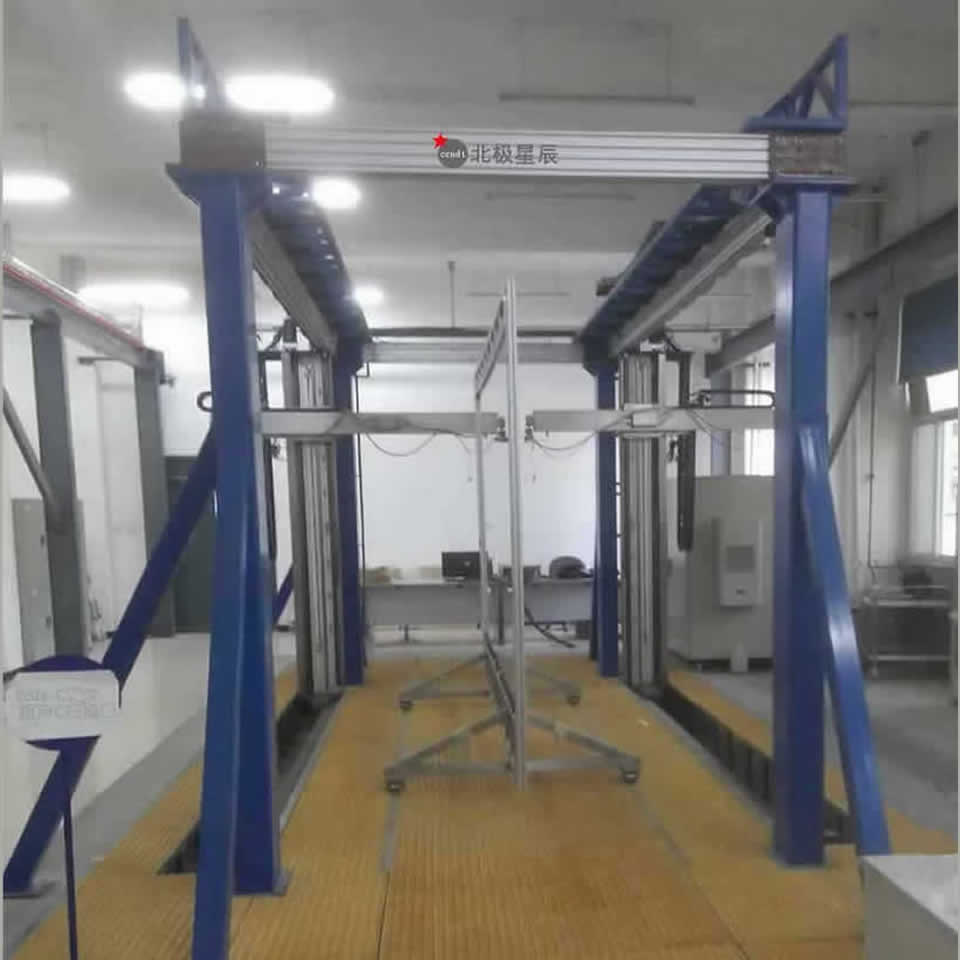

用于大型复合材料构件、蜂窝、板材的自动化检测

功能特点
● 扫描范围6米*2.0米(根据需要订制)
● 自动统计缺陷大小、坐标、面积及缺陷面积百分比
● 全中文操作系统(WIN7或WIN10)
● A、B、C、D扫描像显示并存储
● 实现检测结果的断层CT扫描
● 系统自由度:标配3轴(可订制3-32个轴)
选配轴:A(仰角)、B(俯角)、W(旋转、摆动) ● 系统的有效扫描范围:选择标配或订制
● 检测通道:1个(可订制2~128个)
● 使用LAN网口采集超声数据
● 使用网口或者USB接口与步进电机控制器连接,用于控制多轴运动
● 闸门数量:4个独立闸门
● C扫描图像的光顺化处理功能让缺陷图像更逼真
十三轴大型左右喷水C扫描BSN-C1030

超声波C扫描主要应用领域
用于大型复合材料构件、蜂窝、板材的自动化检测

功能特点
● 扫描范围6米*2.0米(根据需要订制)
● 自动统计缺陷大小、坐标、面积及缺陷面积百分比
● 全中文操作系统(WIN7或WIN10)
● A、B、C、D扫描像显示并存储
● 实现检测结果的断层CT扫描
● 系统自由度:标配3轴(可订制3-32个轴)
选配轴:A(仰角)、B(俯角)、W(旋转、摆动) ● 系统的有效扫描范围:选择标配或订制
● 检测通道:1个(可订制2~128个)
● 使用LAN网口采集超声数据
● 使用网口或者USB接口与步进电机控制器连接,用于控制多轴运动
● 闸门数量:4个独立闸门
● C扫描图像的光顺化处理功能让缺陷图像更逼真

超声性能指标
垂直线性误差:≤3%
水平线性误差:≤0.2%
灵敏度余量:>60dB (200Φ2平底孔)
分辨力:>30dB
动态范围:≥30dB
电噪声电平:<20%
频带:0.2 MHz ~ 20MHz,包括3个宽带。
采样频率:基于硬件的实时采样频率,100MHz。
增益:0.0 dB ~ 110.0dB。步进值:0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB档可锁定增益调
节功能。
阻尼:50Ω、75Ω、150Ω、500Ω。
发射脉冲:方波(选件)(电压20V ~ 500V,脉冲宽度20ns ~ 1000ns)尖脉冲(发射强度:
高、中、低)。
脉冲重复频率:20Hz ~ 1000Hz,自动调节。
探测范围:1 mm~10000mm(钢纵波),连续可调,最小步进值 0.1mm。
材料声速:100 m/s~20000m/s,连续可调。内置7个常用的材料声速值。
工作方式:单晶、双晶、透射。
测量模式:闸门内脉冲波的前沿、峰值。
检波方式:全波、负半波、正半波、射频。
抑制:0% ~ 90%,抑制连续可调,抑制的打开,不影响C扫描系统的垂直线性等指标
环境温度:0℃~ 55℃
垂直线性误差:≤3%
水平线性误差:≤0.2%
灵敏度余量:>60dB (200Φ2平底孔)
分辨力:>30dB
动态范围:≥30dB
电噪声电平:<20%
频带:0.2 MHz ~ 20MHz,包括3个宽带。
采样频率:基于硬件的实时采样频率,100MHz。
增益:0.0 dB ~ 110.0dB。步进值:0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB档可锁定增益调
节功能。
阻尼:50Ω、75Ω、150Ω、500Ω。
发射脉冲:方波(选件)(电压20V ~ 500V,脉冲宽度20ns ~ 1000ns)尖脉冲(发射强度:
高、中、低)。
脉冲重复频率:20Hz ~ 1000Hz,自动调节。
探测范围:1 mm~10000mm(钢纵波),连续可调,最小步进值 0.1mm。
材料声速:100 m/s~20000m/s,连续可调。内置7个常用的材料声速值。
工作方式:单晶、双晶、透射。
测量模式:闸门内脉冲波的前沿、峰值。
检波方式:全波、负半波、正半波、射频。
抑制:0% ~ 90%,抑制连续可调,抑制的打开,不影响C扫描系统的垂直线性等指标
环境温度:0℃~ 55℃
