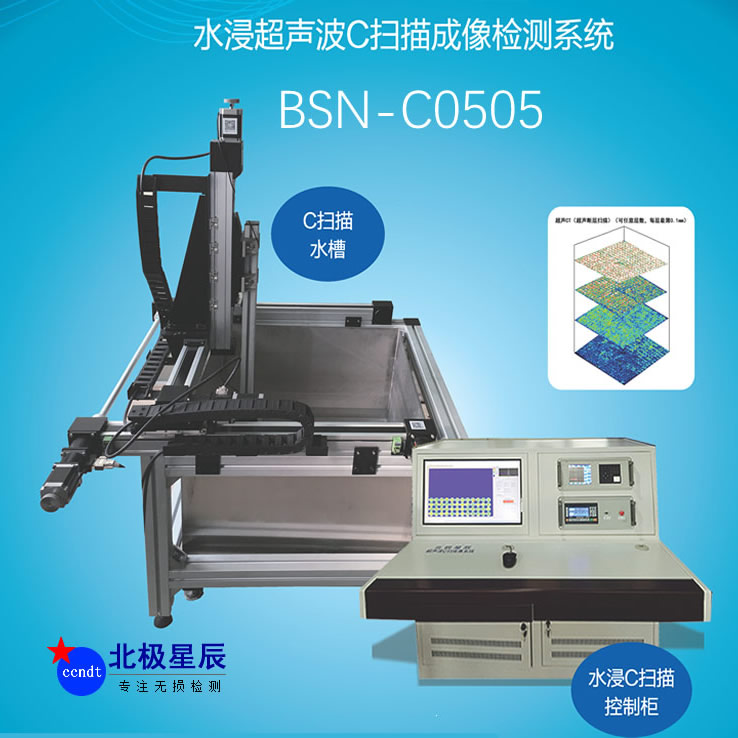

平面水浸C扫描BSN-C0505
  • 产品介绍
  • 技术指标
  • 资料下载
  • 视频
1.带宽:0.5~20MHz
2.重复发射频率:25~10KHz
3.步距:0.05~3mm
4.检测速度:0~300mm/秒
5.扫查过程中实时显示C扫描图像,缺陷大小和形状一目了然
6.全息C扫描,记录全部数据,可以后续进一步生成A、B、C、D
7.可以进行CT切片分析,清晰分析每层状况,每层切片可薄至0.1mm
8.缺陷自动回位:鼠标选中缺陷位置后,探头自动移动到缺陷上方
9.自动测量缺陷长度、缺陷面积或自动计算手工圈出的不规则轮廓面积;自动计算缺陷百分比。
10.扫查范围:X轴:500mm、Y轴:500mm、Z轴:150mm
│超声波C扫描主要应用领域

◎ 靶材;
◎ 碳纤维复合材料;
◎ 玻璃纤维复合材料;
◎ 装甲复合材料;
◎ 蜂窝复合材料;
◎ 钎焊:散热器、汽车挺杆、电极
◎ 锂离子电池;
◎ 硅晶体复合材料;
◎ 多层胶粘材料;
◎ 薄膜材料;
◎ 有机玻璃;
◎ 陶瓷材料、橡胶材料、泡沫材料等;
◎ 轻质金属材料如铝合金等;


│性能特点

·    本C扫描系统的具有质量稳定性、便携性、耐用性和可靠性。
·    高分辨率彩色液晶显示器配有快速模拟实时测量系统提供波形的详细信息,高速屏幕刷新频率(高于70Hz)使缺陷回波实时展现,无遗漏。快捷的键盘,简单明了的菜单结构使人机交互更友好,仪器操作十分方便。各种输出接口使得应用范围更广,使用更灵活。
·    计算机高速处理处理让检测效率加倍提升。


│技术指标

·    系统自由度:3轴
·    系统的有效扫描范围:1200mm×800mm×500mm
·    探伤方式:水浸聚焦,脉冲反射、超声A/B/C/D扫描成像方式
·    结果分析:
     自动计算缺陷的位置(如:深度D)、大小(主要是:面积)、占积比(有时也称粘合率、钎和率、焊合率)等
·    系统耦合方式:水浸耦合
·    超声信号显示:A扫波形、B扫图像、C扫图像、D扫图像可显示、观察和分析
·    检测通道:单通道
·    调色板:支持多类调色板,包括:灰度调色板、彩色调色板、自定义调色板等
·    探伤数据报告:
     可对缺陷信息(大小、三维坐标位置、数量)、焊合率等进行统计分析;检测结果能够以多种文件格式进行存储,如:excel,txt等,或自动存入系统数据库,或按甲方要求定制自动评估与数据报表
·    系统C扫描信号采集和运动自动控制
·    超声C扫描数据处理与存储采用PC机(台式机或者笔记本),使用USB2.0接口与超声波发射/接
收模块连接,采集和处理已经数字化的超声波信号。
·    使用并口或者USB接口与步进电机控制器连接,用于控制三轴运动。
·    超声波发射/接收模块:
采用USB2.0接口,超声脉冲发射/接收与A/D一体化。
·    带宽
     0.5-20MHz带宽(-3dB带宽)
3个可选宽带带通滤波器,匹配不同频率的水浸聚焦探头:
频带1: 0.2 ~ 1 MHz ,
频带2: 0.5 ~ 4 MHz ,
频带3: 2 ~ 20 MHz
·    0-110 dB增益
     多种增益步长供用户选择,还有更加灵活的用户自定义步长模式
0.2/0.5 / 1 / 2 / 6 / 12 dB为调节步长,0 dB时锁定增益。(2) 6.5 ~ 20 dB 自定义步长范围
·    检波方式:射频 ,全波 ,正半波,负半波
·    阻尼可选
     低(50 Ohm)、高(500 Ohm)
根据用户需要可扩展成4种阻尼可选:50 Ohm,75 Ohm,150 Ohm,500 Ohm
·    DAC/TCG,JIS-DAC,AWS1.1,DGS/AVG,REF,斜探头彩色编码显示等业内所有辅助软件功能。
·    UT发射器
     脉冲发射器包括2种类型模式
完全数字化可控的方波脉冲 (脉冲宽度和电压范围比其他公司调节范围宽,并且无级的连续可调)
脉冲宽度20 ~ 1000 ns,10ns步长,连续可调
电压幅度20 ~ 500 V,10V步长,连续可调
尖脉冲强度:低(70 V)、高(500 V)
·    脉冲重复频率:20 ~ 1K Hz自动调节
·    触发、闸门及信号特征值
触发模式:软件控制(手动和自动模式),外部输入。
闸门高度(阈值控制):程序可控1~100%全屏
闸门数量:2个独立闸门(闸门起点,宽度和高度完全可控)
信号特征采集:实时完全特征采集(包含信号幅度和位置)
·    实时信号特征
     触发到界面(第一个回波)检测
最大峰值(闸门内)位置:峰值位置(飞渡时间)检测
第一个峰值(闸门内)位置:JIS前沿的峰值位置(飞渡时间)检测
(闸门内)第一个峰值前的阈值时间:JIS前沿检测
(闸门内)最大峰值前的阈值时间:前沿检测
(闸门内)峰值幅度检测
(闸门内)第一个峰值幅度:JIS前沿的峰值幅度检测
信号幅度电压分辨率大于等于10位
TOF分辨率10ns
A/D转换器
·    分辨率:10位低功耗A/D转换器(最高采样率105M采样点/s)
·    补偿控制:程序控制10位DAC
·    采样率至少包含:100M,50M,25M采样/sec
·    采样内存:256KB,SRAM
·    最大波形采样长度:不低于256KB采样
·    软件主要功能如下:
·    全中文操作系统
     实时A-、B-、C-、扫描及图像显示、存储。
·    幅度、TOF(渡越时间)C-扫描结果
·    实时幅度、TOF以及测厚数字显示;
·    动态随动门槛,C-扫描修正;
·    C-扫描图像的光顺化处理
·    A—扫描波形上能够实时显示
     (1)任意点波高
(2)任意位置厚度及TOF信息
(3)任意两点的厚度差值及TOF差值
·    单向或双向扫描;
·    X-Y坐标、幅度-位置坐标、幅度-时间坐标扫描/画图;
·    C扫描自动统计缺陷大小、坐标、面积及面积百分比。
·    实时B扫描,直接由原始A波形生成B扫描。
·    可实现检测结果的断层扫描。
·    可存储全波形文件,并可方便修改门槛及增益设置,重新生成C扫描图像。
·    扫查结果能够方便转化成易于阅读数据格式文件。
·    收发模块的性能指标
垂直线性误差:≤3%
水平线性误差:≤0.2%
灵敏度余量:>60dB (200Φ2平底孔)
分辨力:>30dB
动态范围:≥30dB
电噪声电平:<20%
频带:0.2 MHz ~ 20MHz,包括3个宽带。
采样频率:基于硬件的实时采样频率,100MHz。
增益:0.0 dB ~ 110.0dB。步进值:0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB档可锁定增益调
节功能。
阻尼:50Ω、75Ω、150Ω、500Ω。
发射脉冲:方波(选件)(电压20V ~ 500V,脉冲宽度20ns ~ 1000ns)尖脉冲(发射强度:
高、中、低)。
脉冲重复频率:20Hz ~ 1000Hz,自动调节。
探测范围:1 mm~10000mm(钢纵波),连续可调,最小步进值 0.1mm。
材料声速:100 m/s~20000m/s,连续可调。内置7个常用的材料声速值。
显示延时:-5μs~3400μs。
探头延时:0μs ~ 100μs。
工作方式:单晶、双晶、透射。
测量模式:闸门内脉冲波的前沿、峰值。
检波方式:全波、负半波、正半波、射频。
抑制:0% ~ 90%,抑制连续可调,抑制的打开,不影响C扫描系统的垂直线性等指标
环境温度:0℃~ 55℃



主要配置


一.    超声主机部分
          多通道超声波探伤仪主机
     二.    控制部分
          运动控制器
电机驱动装置
     三.    扫查机构
     四.    软件部分
          超声C扫描成像软件:用于探伤及图像分析软件
     五.    检测水槽
          1.不锈钢(工业型、科研型)
2.硬铝(工业型、科研型)
2.有机玻璃(科研型)
     六.    计算机主机
