TOFD探伤仪BSN6000
  • 产品介绍
  • 技术指标
  • 资料下载
  • 视频
BSN6000   TOFD检测仪的特点

采用平板电脑控制;
多通道TOFD衍射时差法检测;
兼容其它品牌TOFD探头;
防尘、防水、防摔;
USB接口连接探头;
连接网络可远程支持。

通道数量的选择
通道数 检测厚度范围(mm)
1 <50
2 50-100
3 100-200
4 200-300
注:每个通道1对探头

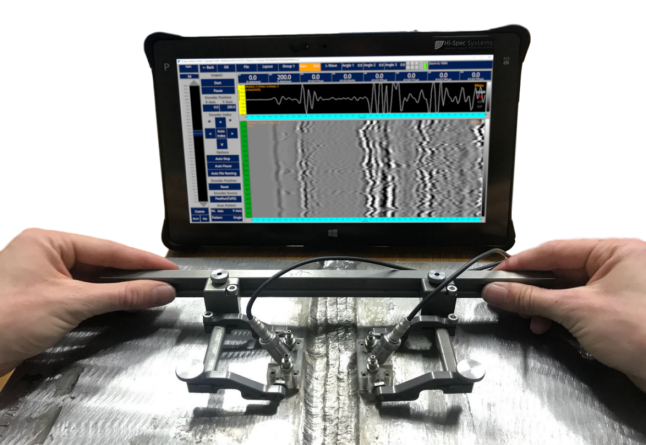

钢板对接焊缝检测

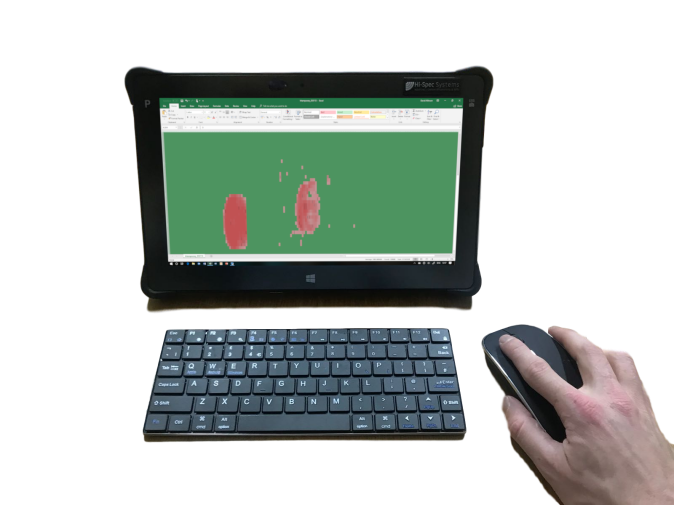

配备鼠标、键盘,大大提高工作效率

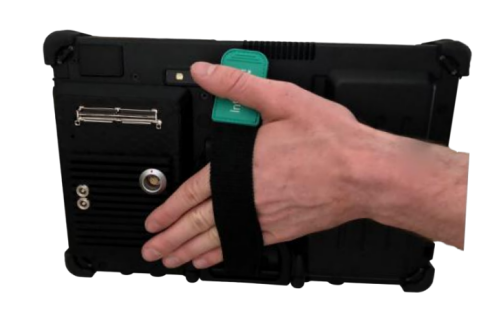

手持背带:现场探伤更方便

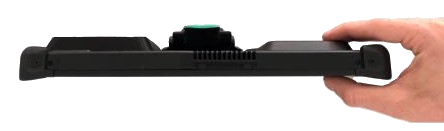

超薄、超轻便



管道环焊缝检测

TOFD试块
探伤6-100mm需要的TOFD试块
型号 适用范围 重量 单价 货期 备注
TOFD-10 6-12 2Kg 2200 现货 国产定制
TOFD-15 12-16mm 2Kg 2200 现货 国产
TOFD-21 16-23mm 3Kg 2200 现货 国产
TOFD-30 23-33mm 5Kg 2800 现货 国产
TOFD-43 33-48mm 9Kg 2800 现货 国产
TOFD-62 68-97mm 18g 3600 现货 国产
TOFD-88 68-97mm 34Kg 4800 现货 国产
TOFD-122 97-135mm 69Kg 5800 现货 国产
备件
序号 备件名称 单价 产地 货期 备 注
1 扫查架 1.8万元 国产 现货
2 楔块 1200元/对 国产 现货 使用寿命与被检工件表面粗糙度有关,按Ra=6.3,,每天8小时计算,一般寿命3年
3 探头 2500元/对 国产 现货
4 探头线 120元/副 国产 现货

探伤2mm薄板需增加板波探头
序号 名称 单价 产地 备注
1 板波探头 180元 国产

技术参数 常规超声与TOFD
通道数量 2通道TOFD
4通道TOFD
8通道TOFD
接口 Lemo 00
脉冲
阻抗输出 <5R
脉冲电压 200V
脉冲升高/降低 <5ns
脉冲形状 方波
脉宽 在20ns到500ns之间以5ns步进
接收器
阻抗输入 50R(典型)
系统带宽 0.75MHz to 25MHz
增益范围 在0dB到90dB之间以0.1dB步进
增益线性 0.5dB(典型)
输入噪声基底 2Nv/Hz(典型)
数字器
ADC 简化频率 100MHz
带宽 0.75MHZ to 25MHz
A-Scan 每通道点数 8192
每通道闸门数 3个硬件重叠闸门
闸门起点/门宽 自定义
数字滤波器
高通滤波器(-3dB) 0.75,1.5,2.5MHz
High Pass Filter(-3dB)
低通滤波器(-3dB) 7.5,10,15MHZ,宽频
后整流滤波器(-3dB) 1,2,3,4,5,6,7,8,9.0MHz
尺寸 298mm×192mm×20mm
重量 1.5kg
显示屏 11寸,1920×1080HD,阳光下轻松可读触屏
电池 锂电池可以连续使用6小时
耐用性
特征 坚固性P65认证,超强耐热寒
CPU
处理器 英特尔i5
储存记忆
内存 8GB
硬盘 128GB
SD SD卡插孔
无线
Wi-Fi 英特尔Dual Band Wireless-A 8260
蓝牙 v4.1经典模式
4G LTE SIM卡通讯
接口
USB USB 3.0×2
LAN ×1
耳机/话筒 音频微型接口
附件
标准 手持带与支架
键盘鼠标 无线
软件
套装 全套UltraView 数据采集与分析软件
认证
满足欧盟/欧洲标准 Compliant ISO EN 12668 CE认证
环境
密封等级 IP65
温/湿度 -20℃to 60℃,100%
编码器
模式 正交
轴数 2
