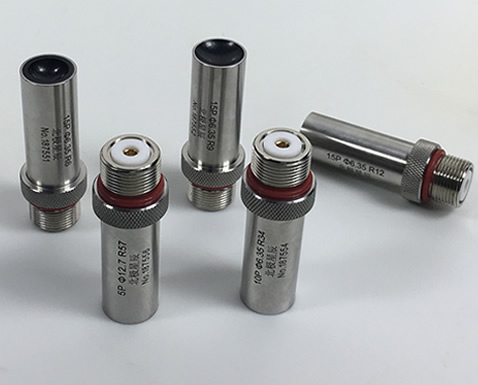

C扫描探头照片

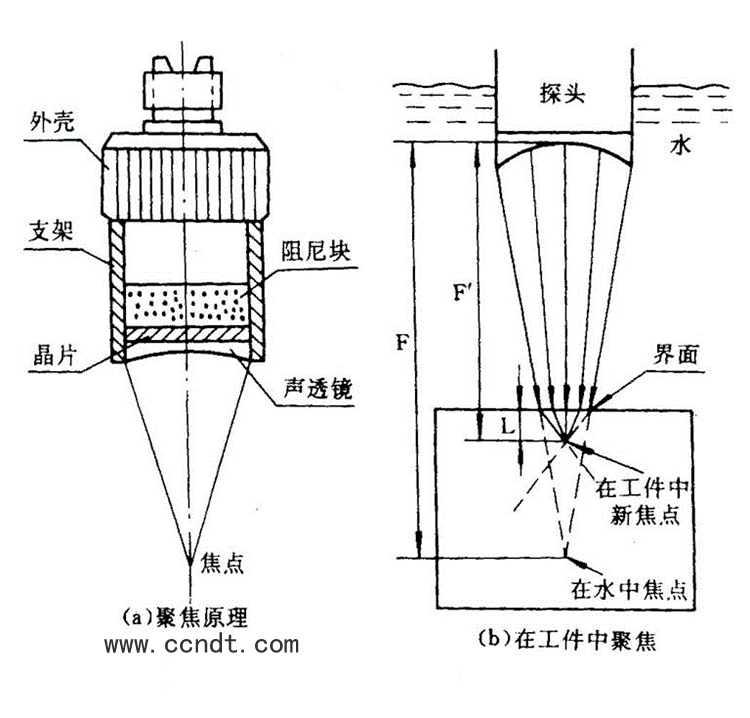

点聚焦原理
探头焦距的计算公式 |
|
焦距：聚焦探头的焦距F与声透镜的曲率半径r之间的关系为：
式中： n—透镜与耦合介质波速比，n=c1/c2

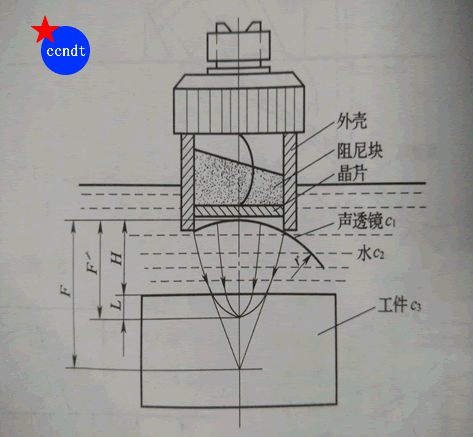

在实际检测过程中，实际焦距F'为：
式中： L—工件中焦点至工件表面的距离 |
 |

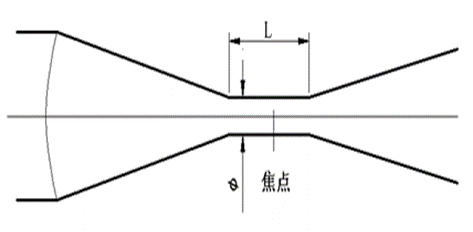

焦柱直径及长度计算公式
|
|
|

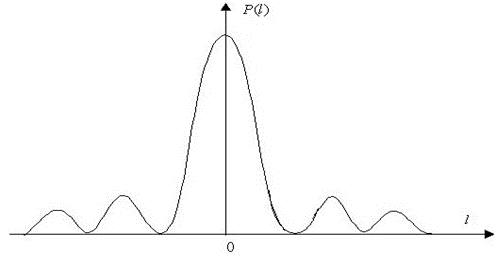

| 焦柱直径 是一个距离参数，当与焦点处的距离为的任意一点处的声压与焦点本身位置的声压之比为-6dB时，表示小球偏离了轴线两倍的距离。 |  |
 |
|
|
|
|
| 焦柱长度L为焦线上任一点处的声压与焦点位置处声压之比为-6dB时，表示小球偏离了焦点两倍的距离。 |  |
 |
|

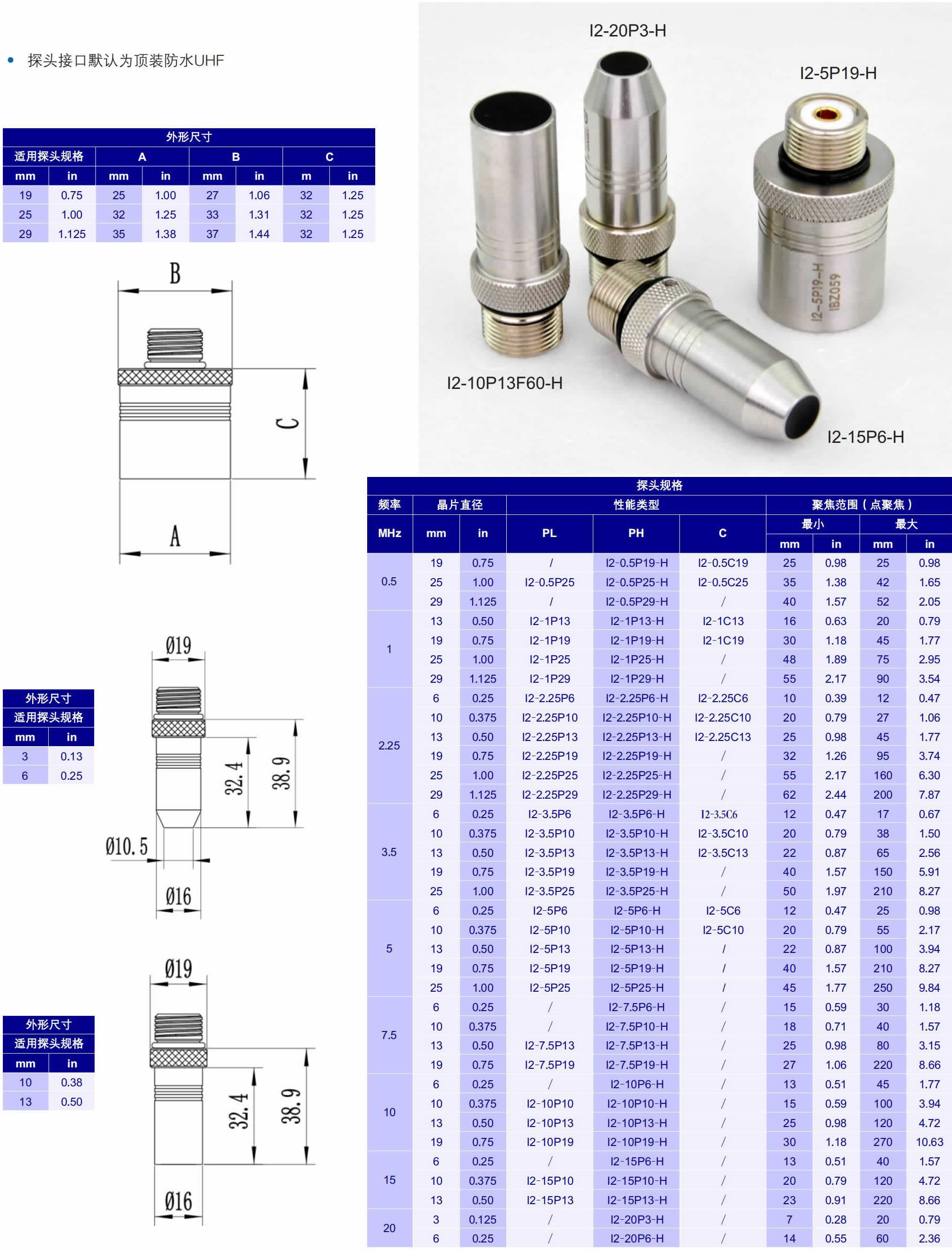

探头选型
