PAUT超声波检测系统技术方案
北京北极星辰科技有限公司 技术支持： 18910123939
一．PAUT技术介绍PAUT系统可实现环焊缝和纵焊缝的检测，能够同时实现A扫描、B扫描、TOFD灰度图像、相控阵S扫描成像。使用PA检测方法弥补了TOFD检测时产生的上下表面盲区的不足，直观的反应出表面及内部的埋藏缺陷的形态。下面介绍PAUT中相控阵检测、C扫描、TOFD和PA的特点和优势：
（一）PAUT系统中相控阵检测的优势：
1. 成像直观
2. 检测效率高
3. 可以存储检测记录
4. 可检测大壁厚零件覆盖上下表面盲区
（二）C扫描成像的优势
检测除焊缝以外的其他复杂形状零件，对气孔类缺陷检出率较高，同时对焊帽里面的缺陷也可以检出
（三）TOFD和PA的优势
PAUT系统实现TOFD和PA相结合的扫查检测，该系统能够实现A/B/C/S扫查图像，检测可以实时保存，便于后续查验审核。
二．PAUT检测设备
| 常规模式 | 相控阵模式 | |
| 脉冲发生器： | ||
| 脉冲发生器种类： | 用户可选：可调方波，负尖脉冲，触发发脉冲 | |
| 脉冲电压： | 18 ～189 V | 18～79V（189可选） |
| 脉冲重复频率： | 10 Hz～20 kHz | |
| 配置： | 16通道 | |
| 脉冲宽度： | 15 - 5000 ns | 15 - 250 ns |
| 阻尼： | 50, 57, 200, and 1 000 Ω | 不固定 |
| 接收器 | ||
| 增益控制： | 0～111dB 步进0.1 0.1/0.5/1.0/6dB |
0～32dB 步进0.1 0.1/0.5/1.0/6dB |
| 检波方式： | 全波，正半波或负半波，以及射频 | |
| 接收器带宽： | （-3dB带宽） 0.5 MHz ～ 200 MHz | 0,5MHz～100MHz |
| 幅度测量： | 0～150 % FSH | |
| 滤波器： | 2, 2.25, 4, 10MHz 带通； 数字低通 6 ～ 50MHz | |
| 输入/输出 | ||
| 换能器电缆连接器： | Lemo | Molex |
| 通讯接口： | USB | |
| B-扫描输入： | A，B-脉冲，TTL 5V，启动 | |
| 校准 | ||
| 换能器自动校准： | 零点偏移和声速 | |
| 单位： | 毫米，英寸，微妙（mm, inch, µs） | |
| 材料声速： | 从1至19,999米/秒 | |
| 范围： | 脉冲重复频率100Hz时 0至29,000毫米（钢中） | |
| 测试模式： | 脉冲回波，双晶，穿透，电磁超声 | 脉冲回波， 穿透，电磁超声 |
| 闸门 | ||
| 闸门监测器： | 四个独立的缺陷闸门-浮动闸门，界面闸门，测量闸门，后壁衰减器 | |
| 报警： | 可选进波 / 失波 | |
| 光标： | 无 | 半径，角度 |
| 测量 | ||
| 浏览： | A-扫描（4000幅 A-扫描），B扫描 | A-扫描，B-扫描，S-扫描，可选C-扫描 |
| 扫描类型： | 线性，扇形扫描 | |
| 自动闸门： | 厚度 | |
| DAC/TCG/DGS： | 20点，加上4条子曲线 | |
| 色阶： | RGB， TOFD | |

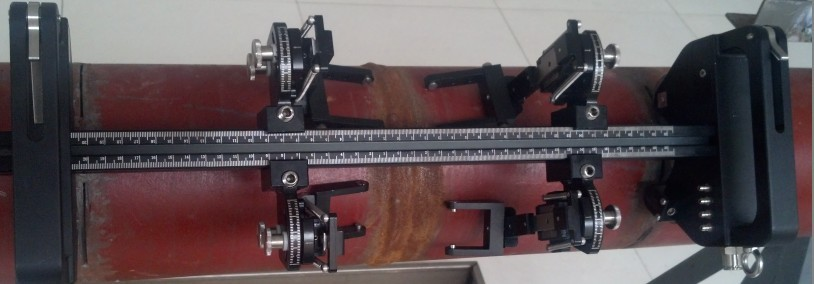

三．扫查器
四．探头
5Mhz16晶片相控阵探头 一对
10Mhz6mm探头直径TOFD探头 一对
五．检测原理和方法
TOFD和相控阵探头距离需要根据公式的计算和模拟软件的模拟，使角度声速覆盖整个焊缝。
检测的界面数据为TOFD和PA图像：
六.现场扫查
现场扫查时，扫查覆盖最少为扫查器TOFD探头和PA探头之间的间距，确保每对探头对管材焊缝进行完整检测。最大允许扫查速度取决于设备，但最大不超过150mm/s。数据丢失长度应小于标准规定的最小允许缺陷长度。设备为自动记录缺陷位置与大小信息并成像。
北京北极星辰科技有限公司
