多通道超声波探伤仪

多通道超声波探伤仪
    多通道超声波探伤仪可白动快速探伤,每一通道相当于一台单通道探伤仪。各通道都有单独的发射电路,而共用一个时基电路。至于接收电路、报警电路等可共用,也可单独用。它们均受脉冲切换电路的控制,依次循环工作。为不互相干扰,各通道都有单独的前置放大器及选通闸门电路。选通闸.门电路受脉冲切换电路的控制,当一个通道工作时,就使其他通道的探头所收到的声波,不得进入接收电路。
    多通道探伤仪用脉冲超声波。
基本原理

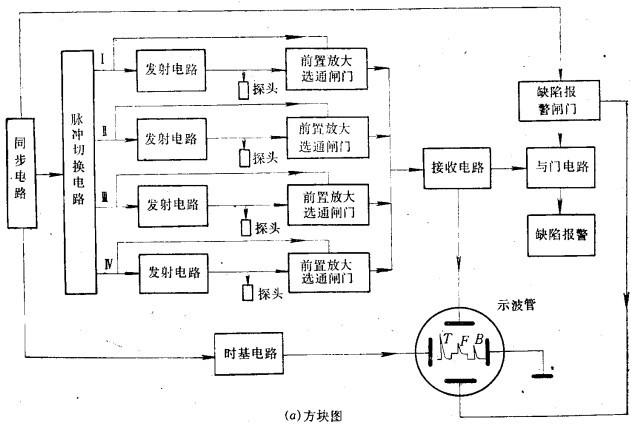

    为叙述方便,现以四通道探伤仪的结构说明其工作原理,其方块图如图一所示。

多通道探伤仪


    同步电路输出一系列时间间隔相等的脉冲(图中以十个尖脉冲代表),经脉冲分配电路后,第1、5、9……脉冲触发第I通道工作。第2, 6……脉冲触发第II通道工作。第3、7……脉冲触发第III通道工作。第4、8……脉冲触发第N通道工作。这样,四个通道就依次循环的交替工作。
    某一通道的发射电路工作时,与该通道相应的前置放大器工作,其他通道的发射电路及前置放大器都不工作,因此其他通道探头所收到的声波不能通过前置放大器加到接收电路上,这样可防止干扰。
    同步电路的脉冲除输入到脉冲分配电路外,还输入到时基电路及缺陷报警闸门电路。同步电路的每一个脉冲,都使时基电路及缺陷报警闸门电路工作一次。这样,时基电路使荧光屏可显示每一通道的波形。缺陷报警闸门电路控制与门电路,使缺陷波只有在规定的工件区域内出现时,才能通过与门电路,触发缺陷报警电路工作,使之报警。
    图1-39所示的缺陷报警电路系四个通道共用,亦即任一通道的缺陷,在规定的区域内都能使之报警。也有的仪器附有监控器,任一通道有故障时,使之报警。
多通道探伤仪可用脉冲反射法探伤(单探头),也可用脉冲穿透法探伤(双探头)。
脉冲切换电路

脉冲切换电路

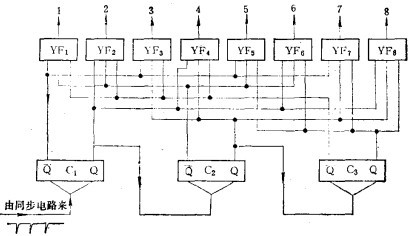

    脉冲切换电路为多通道探伤仪的特殊电路。今以八通道为例,说明其工作原理,其方块图如图二所示。
