管材、棒材与板材综合水浸C扫描BSN-C4228
  • 产品介绍
  • 技术指标
  • 资料下载
  • 视频
主要应用领域:
大型靶材C扫描检测、复合材料C扫描检测、蜂窝钎焊C扫描检测

有效扫描范围:4200mm×2800mm×500mm

扫描速度
X轴: 最大速度≥600mm/s,连续可调。
Y轴和Z轴:最大速度≥300mm/s,连续可调。
A轴:最大速度≥30°/s,连续可调。

定位精度
X、Y、Z轴:  ≤±0.2mm/全长;
A轴: ≤±0.1°。

重复精度
X、Y、Z轴:  ≤±0.1mm。
A轴:≤±0.05°。

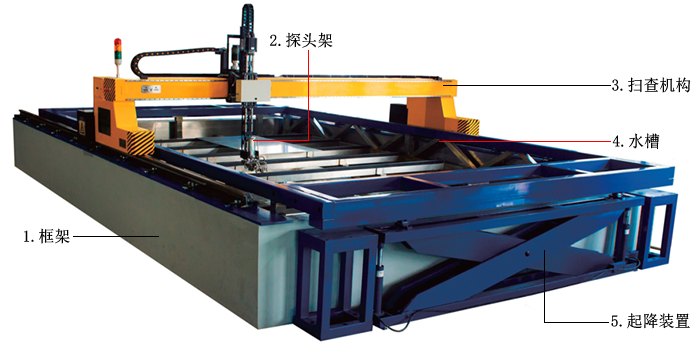

BSN-C4228大型综合C扫描

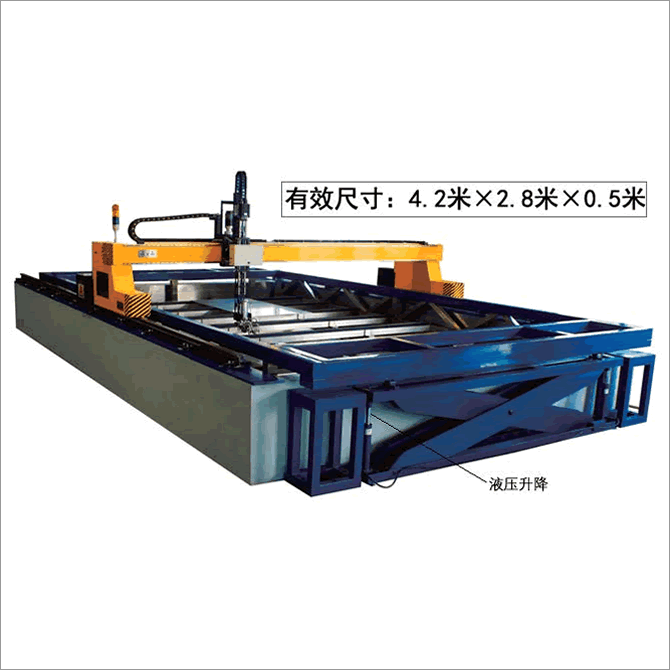

大型C扫描设备

BSN-C4228

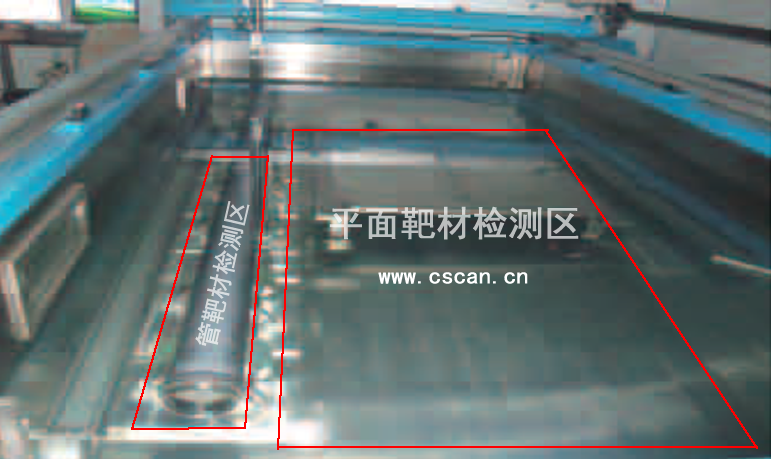

 平面靶材和管靶材

区域划分
靶材C扫描区域划分

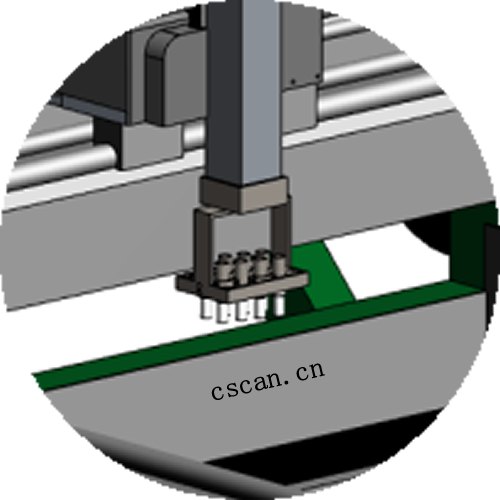

八通道

检测速度提高八倍

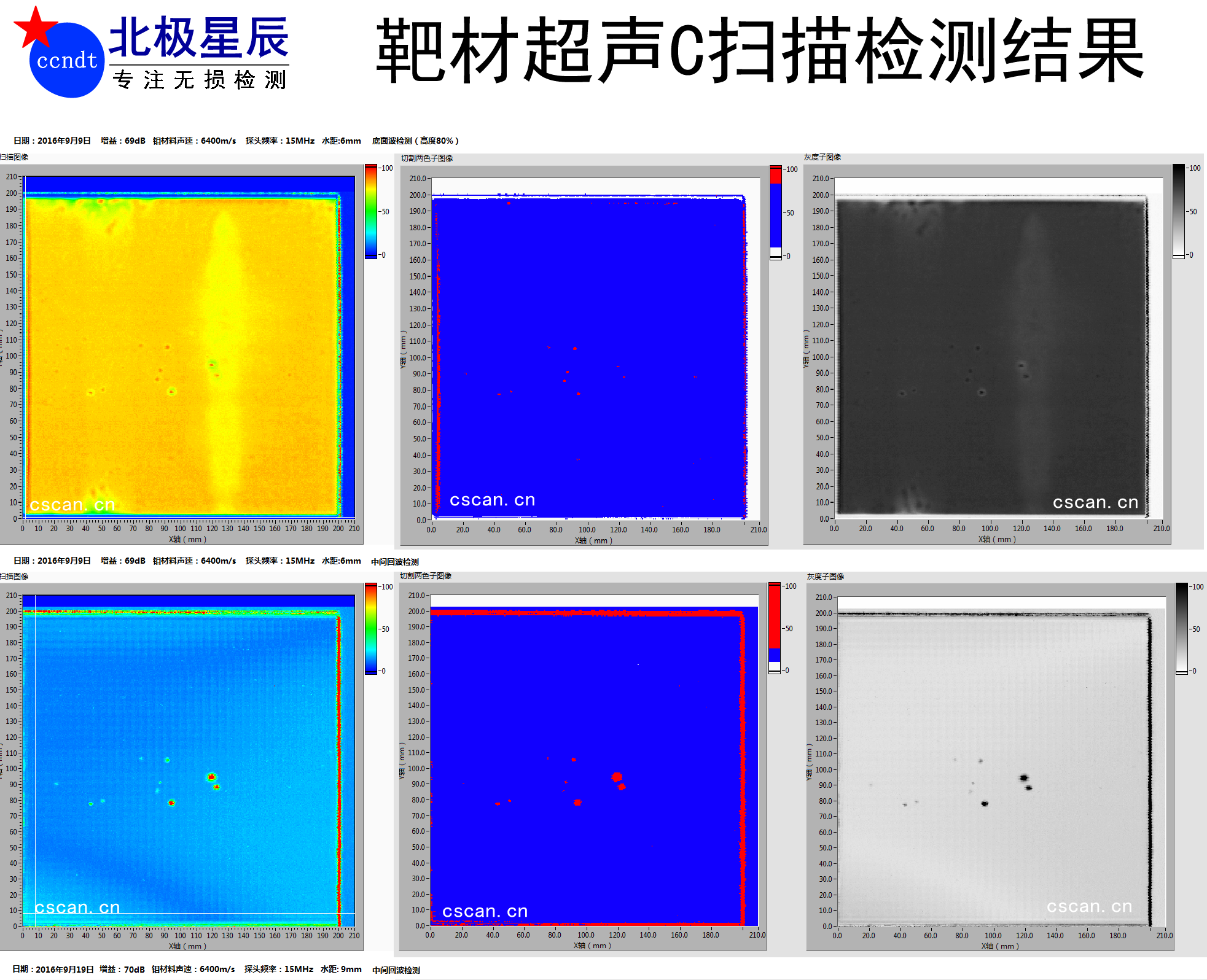

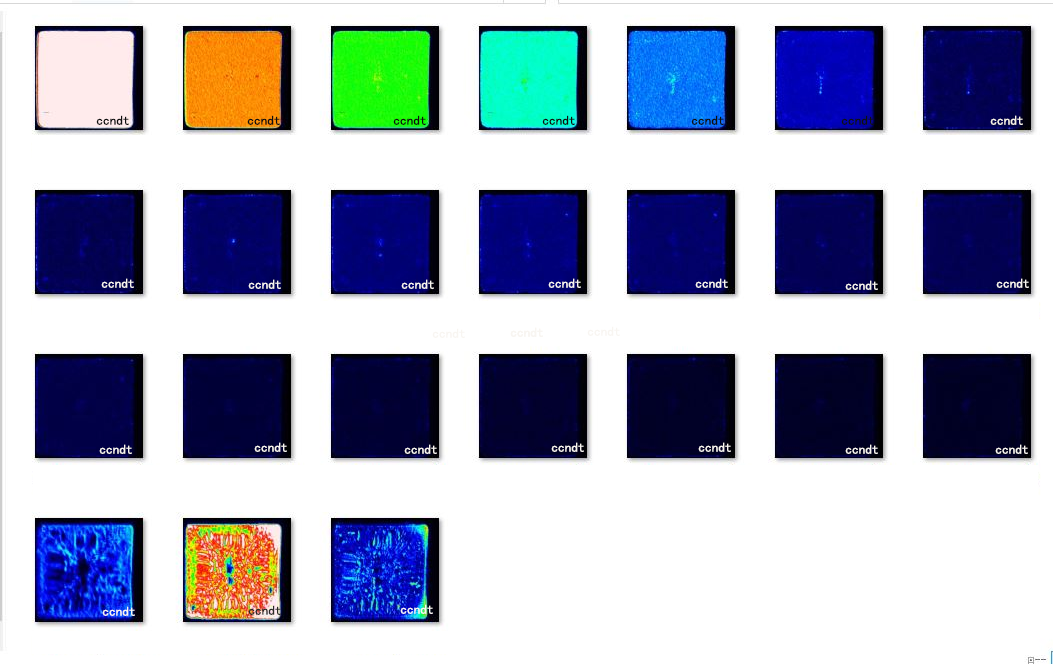

靶材C扫描图像





· 系统自由度:3轴
· 系统的有效扫描范围:4200mm×2800mm×500mm
· 探伤方式:水浸聚焦,脉冲反射、超声A/B/C/D扫描成像方式
· 结果分析:
自动计算缺陷的位置(如:深度D)、大小(主要是:面积)、占积比(有时也称粘合率、钎和率、焊合率)等
· 系统耦合方式:水浸耦合
· 超声信号显示:A扫波形、B扫图像、C扫图像、D扫图像可显示、观察和分析
· 检测通道:单通道
· 调色板:支持多类调色板,包括:灰度调色板、彩色调色板、自定义调色板等
· 探伤数据报告:
可对缺陷信息(大小、三维坐标位置、数量)、焊合率等进行统计分析;检测结果能够以多种文件格式进行存储,如:excel,txt等,或自动存入系统数据库,或按甲方要求定制自动评估与数据报表
· 系统C扫描信号采集和运动自动控制
· 超声C扫描数据处理与存储采用PC机(台式机或者笔记本),使用USB2.0接口与超声波发射/接
收模块连接,采集和处理已经数字化的超声波信号。
· 使用并口或者USB接口与步进电机控制器连接,用于控制三轴运动。
· 超声波发射/接收模块:
采用USB2.0接口,超声脉冲发射/接收与A/D一体化。
· 带宽
0.5-20MHz带宽(-3dB带宽)
3个可选宽带带通滤波器,匹配不同频率的水浸聚焦探头:
频带1: 0.2 ~ 1 MHz ,
频带2: 0.5 ~ 4 MHz ,
频带3: 2 ~ 20 MHz
· 0-110 dB增益
多种增益步长供用户选择,还有更加灵活的用户自定义步长模式
0.2/0.5 / 1 / 2 / 6 / 12 dB为调节步长,0 dB时锁定增益。(2) 6.5 ~ 20 dB 自定义步长范围
· 检波方式:射频 ,全波 ,正半波,负半波
· 阻尼可选
低(50 Ohm)、高(500 Ohm)
根据用户需要可扩展成4种阻尼可选:50 Ohm,75 Ohm,150 Ohm,500 Ohm
· DAC/TCG,JIS-DAC,AWS1.1,DGS/AVG,REF,斜探头彩色编码显示等业内所有辅助软件功能。
· UT发射器
脉冲发射器包括2种类型模式
完全数字化可控的方波脉冲 (脉冲宽度和电压范围比其他公司调节范围宽,并且无级的连续可调)
脉冲宽度20 ~ 1000 ns,10ns步长,连续可调
电压幅度20 ~ 500 V,10V步长,连续可调
尖脉冲强度:低(70 V)、高(500 V)
· 脉冲重复频率:20 ~ 1K Hz自动调节
· 触发、闸门及信号特征值
触发模式:软件控制(手动和自动模式),外部输入。
闸门高度(阈值控制):程序可控1~100%全屏
闸门数量:2个独立闸门(闸门起点,宽度和高度完全可控)
信号特征采集:实时完全特征采集(包含信号幅度和位置)
· 实时信号特征
触发到界面(第一个回波)检测
最大峰值(闸门内)位置:峰值位置(飞渡时间)检测
第一个峰值(闸门内)位置:JIS前沿的峰值位置(飞渡时间)检测
(闸门内)第一个峰值前的阈值时间:JIS前沿检测
(闸门内)最大峰值前的阈值时间:前沿检测
(闸门内)峰值幅度检测
(闸门内)第一个峰值幅度:JIS前沿的峰值幅度检测
信号幅度电压分辨率大于等于10位
TOF分辨率10ns
A/D转换器
· 分辨率:10位低功耗A/D转换器(最高采样率105M采样点/s)
· 补偿控制:程序控制10位DAC
· 采样率至少包含:100M,50M,25M采样/sec
· 采样内存:256KB,SRAM
· 最大波形采样长度:不低于256KB采样
· 软件主要功能如下:
· 全中文操作系统
实时A-、B-、C-、扫描及图像显示、存储。
· 幅度、TOF(渡越时间)C-扫描结果
· 实时幅度、TOF以及测厚数字显示;
· 动态随动门槛,C-扫描修正;
· C-扫描图像的光顺化处理
· A—扫描波形上能够实时显示
(1)任意点波高
(2)任意位置厚度及TOF信息
(3)任意两点的厚度差值及TOF差值
· 单向或双向扫描;
· X-Y坐标、幅度-位置坐标、幅度-时间坐标扫描/画图;
· C扫描自动统计缺陷大小、坐标、面积及面积百分比。
· 实时B扫描,直接由原始A波形生成B扫描。
· 可实现检测结果的断层扫描。
· 可存储全波形文件,并可方便修改门槛及增益设置,重新生成C扫描图像。
· 扫查结果能够方便转化成易于阅读数据格式文件。
· 收发模块的性能指标
垂直线性误差:≤3%
水平线性误差:≤0.2%
灵敏度余量:>60dB (200Φ2平底孔)
分辨力:>30dB
动态范围:≥30dB
电噪声电平:<20%
频带:0.2 MHz ~ 20MHz,包括3个宽带。
采样频率:基于硬件的实时采样频率,100MHz。
增益:0.0 dB ~ 110.0dB。步进值:0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB档可锁定增益调
节功能。
阻尼:50Ω、75Ω、150Ω、500Ω。
发射脉冲:方波(选件)(电压20V ~ 500V,脉冲宽度20ns ~ 1000ns)尖脉冲(发射强度:
高、中、低)。
脉冲重复频率:20Hz ~ 1000Hz,自动调节。
探测范围:1 mm~10000mm(钢纵波),连续可调,最小步进值 0.1mm。
材料声速:100 m/s~20000m/s,连续可调。内置7个常用的材料声速值。
显示延时:-5μs~3400μs。
探头延时:0μs ~ 100μs。
工作方式:单晶、双晶、透射。
测量模式:闸门内脉冲波的前沿、峰值。
检波方式:全波、负半波、正半波、射频。
抑制:0% ~ 90%,抑制连续可调,抑制的打开,不影响C扫描系统的垂直线性等指标
环境温度:0℃~ 55℃
