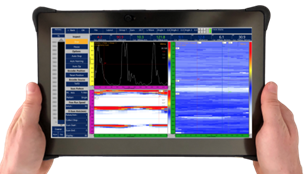

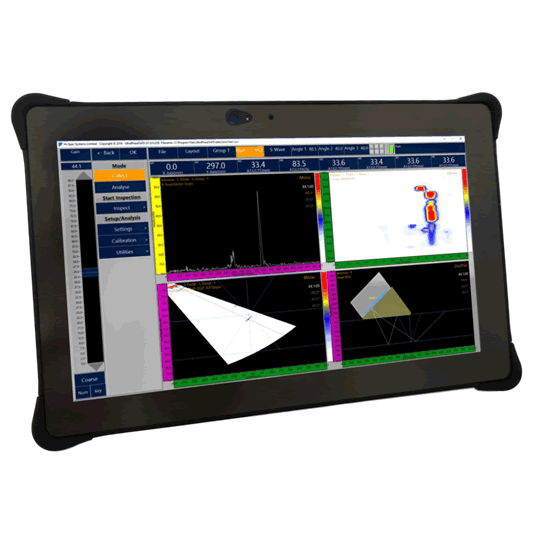

BSN860便携式C扫描成像检测系统
  • 产品介绍
  • 技术指标
  • 资料下载
  • 视频

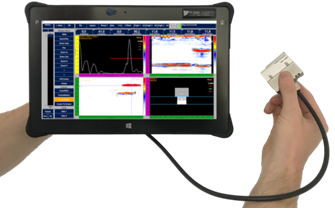

六合一功能的便携式超声检测系统:
A扫描、B扫描、C扫描、TOFD、相控阵、测厚

用户可只选购某几项功能

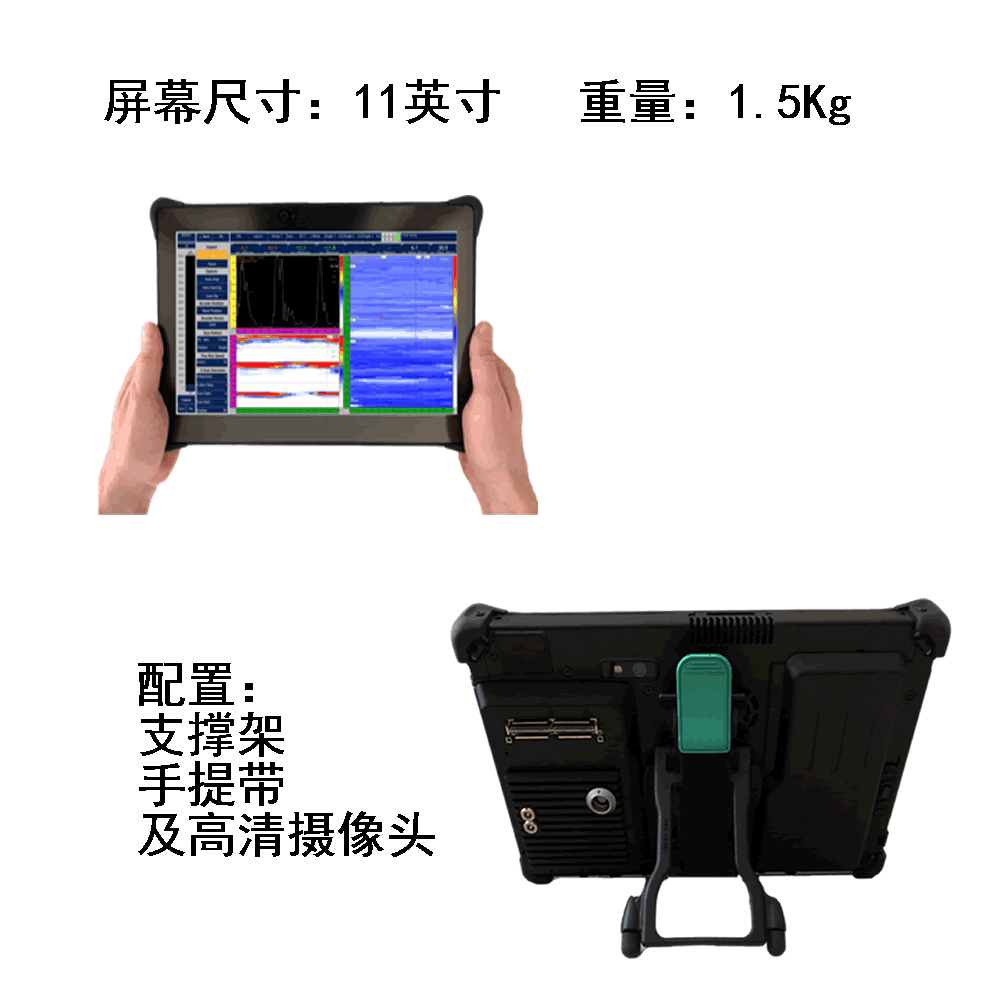

体积小:11英寸

重量轻:1.5Kg

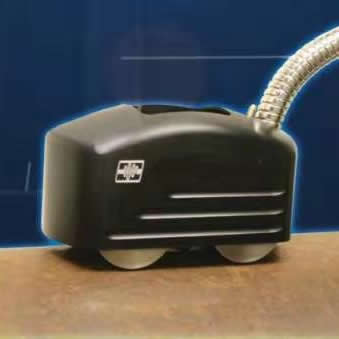

可根据需要配置相应扫查器

非常便携 分析模式,配键盘鼠标 探头和编码器全部安装




产品特点
先进的相控阵超声 便携耐用 支持多种检测技术
• 32:64PR相控阵系统(1个IPEX 接口)
• 2x P/R常规超声 UT( ToFD)通道
•多轴编码器(16 Pin Lemo)接口
•支持多组功能 (最多8组)

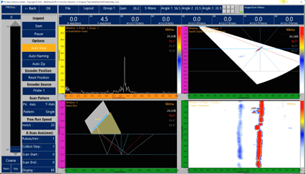

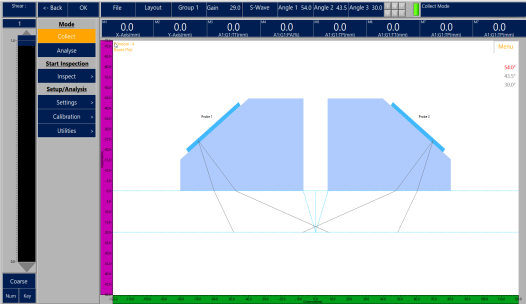

•仪器自带聚焦法则计算和声束模拟
•仪器自带分析出报告功能

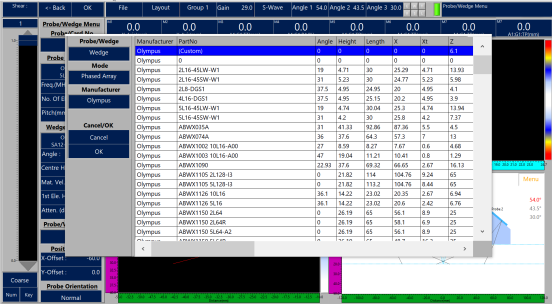

• 与其他PA探头兼容
•11英寸 高清日光可读屏
• 非常轻便 (仅 1.5kg)
• 配置支撑架,手提带 以及高清摄像头
•超长寿命的可更换电池套装
• 仪器上 Microsoft® Office用于出报告
• 仪器安装 TeamViewer® 软件用于远程控制
• 仪器安装 ES BeamTool 8模拟软件 (选配)

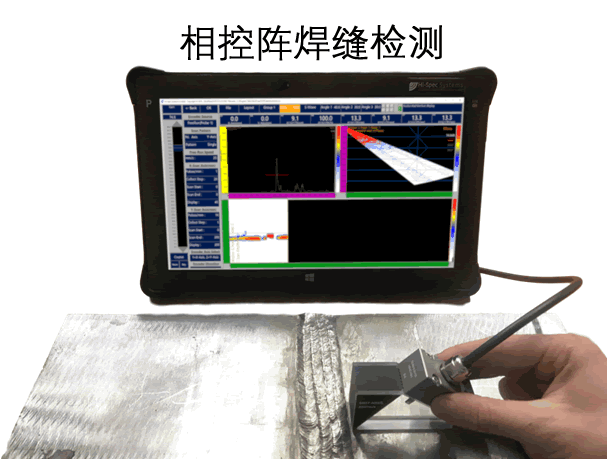

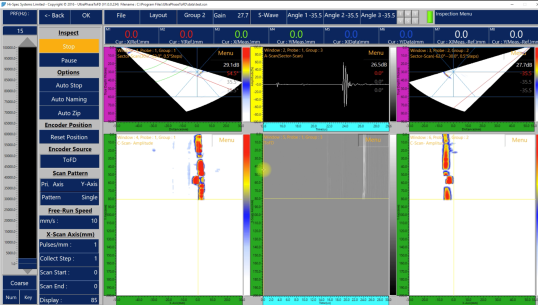

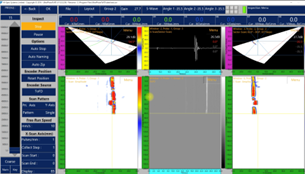

•双相控阵扇扫用于焊缝检测

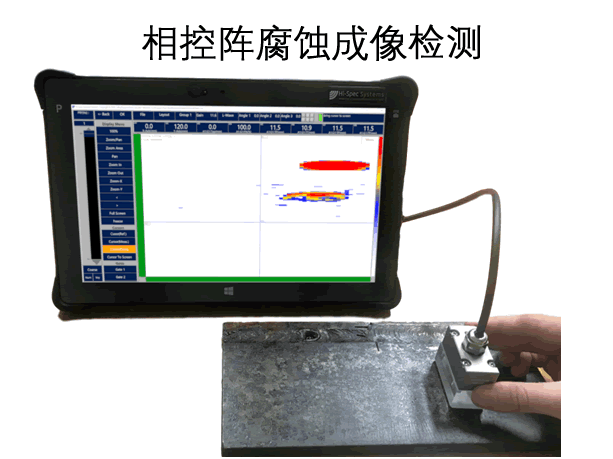

•相控阵线扫用于腐蚀成像

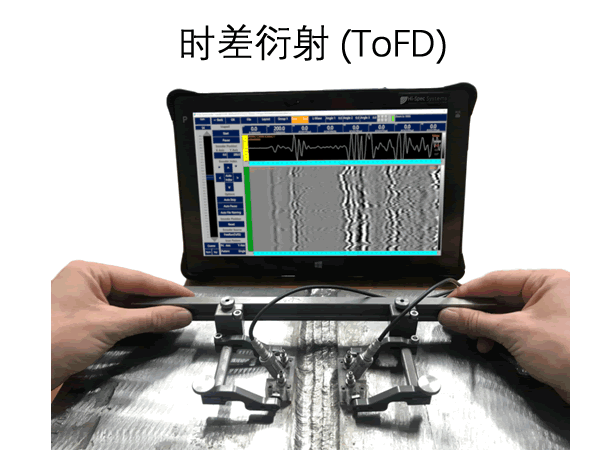

• 时差衍射功能 (ToFD)

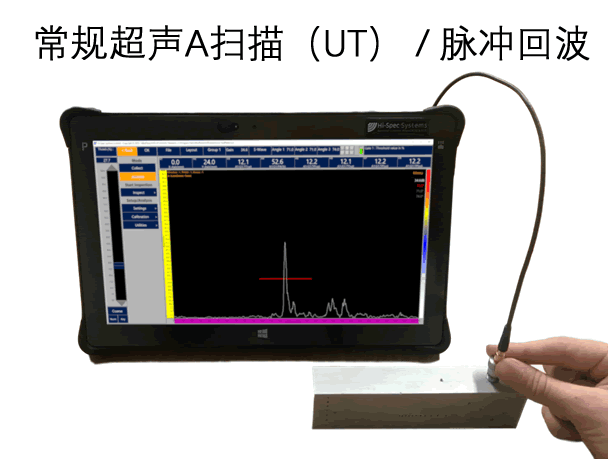

• 常规超声UT / 一发一收双UT
•脉冲回波

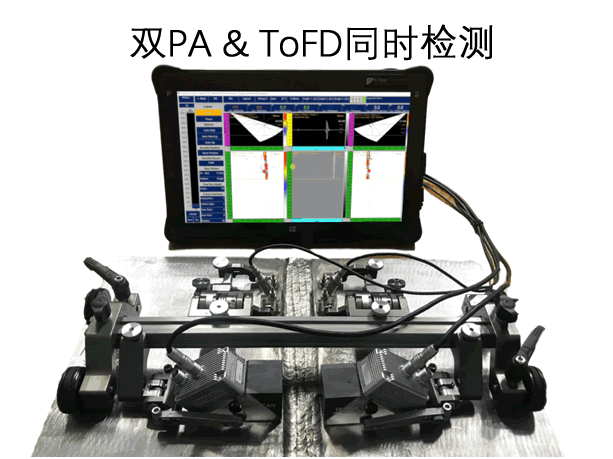

•支持同时相控阵和TOFD检测
• ToFD直通波拉直和SAFT功能

设置

•手动,线性或栅格扫查
• 多编码器模式

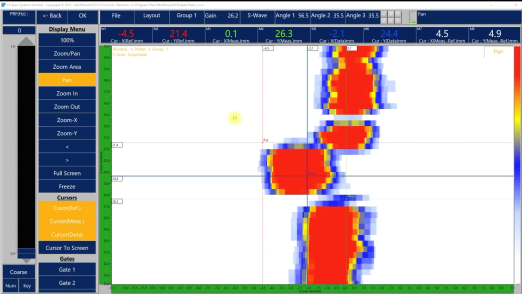

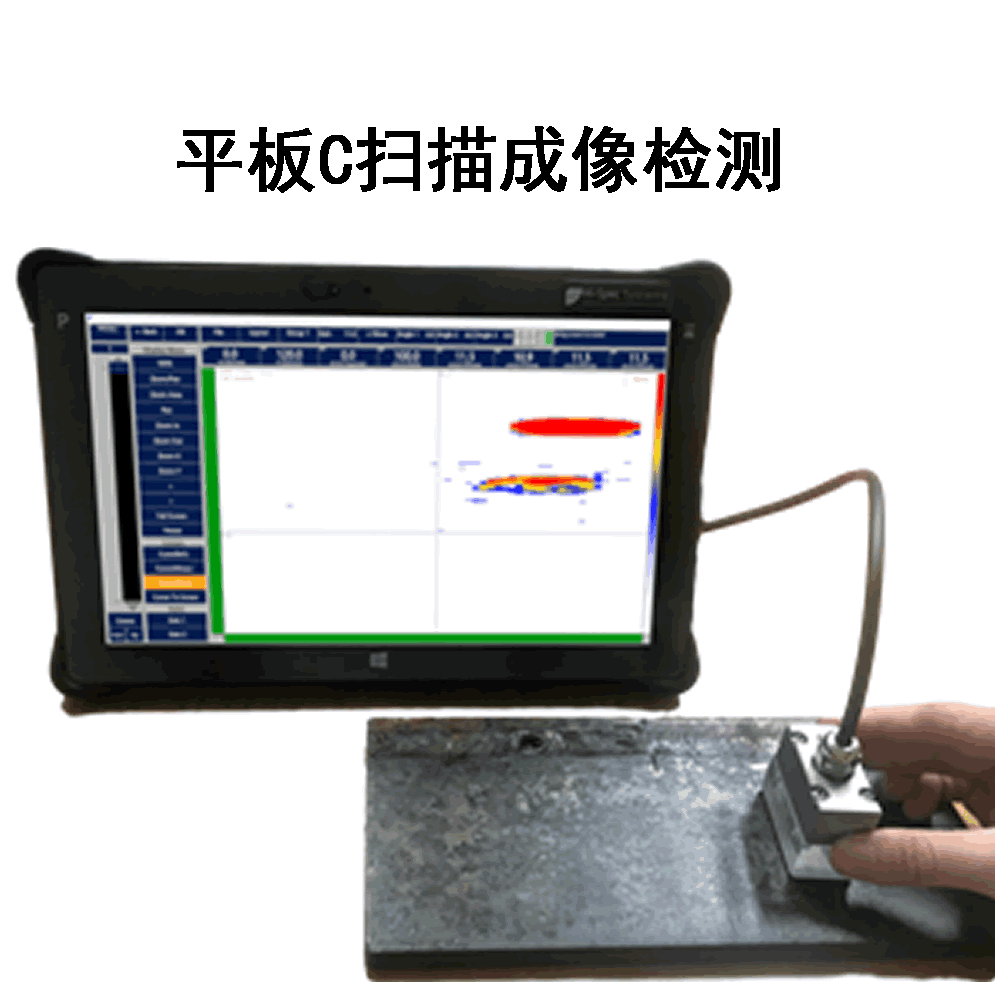

•波幅或深度C扫描
•无限制扫查文件尺寸
• (128GB)文件保存在(128GB)硬盘上
•保存文件于外接驱动硬盘
• PRF高达8kHz
• 100V电压 + 200V 常规超声(ToFD)电压
·检测

手动,线性或栅格扫查
· 多编码器模式
·波幅或深度C扫描
·无限制扫查文件尺寸
· (128GB)文件保存在(128GB)硬盘上
·保存文件于外接驱动硬盘
· PRF高达8kHz
· 100V电压 + 200V 常规超声(ToFD)电压
·分析

•仪器上分析和出报告
•缺陷尺寸定量
•缺陷标记功能

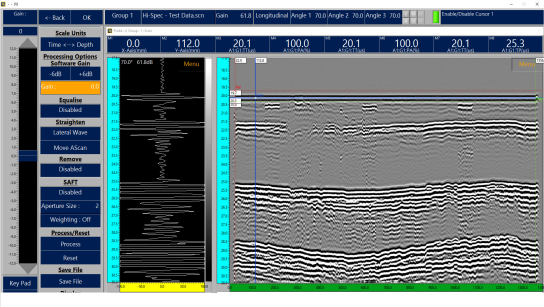

•先进的TOFD分析功能
•直通波拉直功能
• SAFT功能
•s保存所有原始A扫数据
• 可使用键盘和鼠标分析数据
··报告

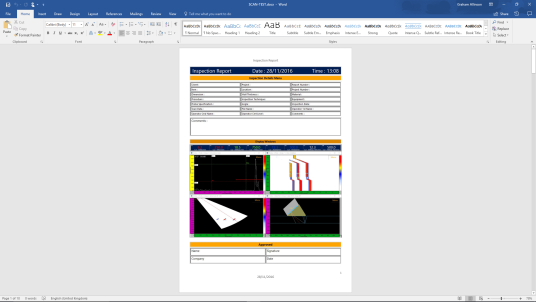

仪器上出Microsoft Word 报告
·报告中包含所有设置参数信息

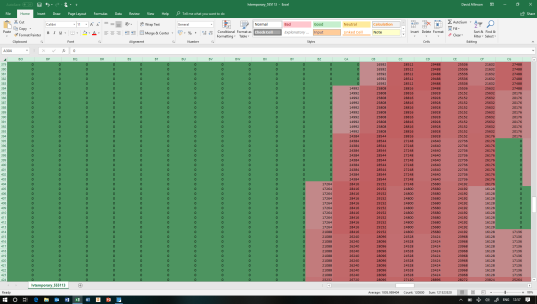

·数据以Excel表格形式导出
·报告形式根据使用者详细信息更改
·扫描数据可以JPEG格式保存
· 无需其他软件分析数据
·数据直接保存在云端功能
· 使用 TeamViewer软件远程访问或分析非常方便

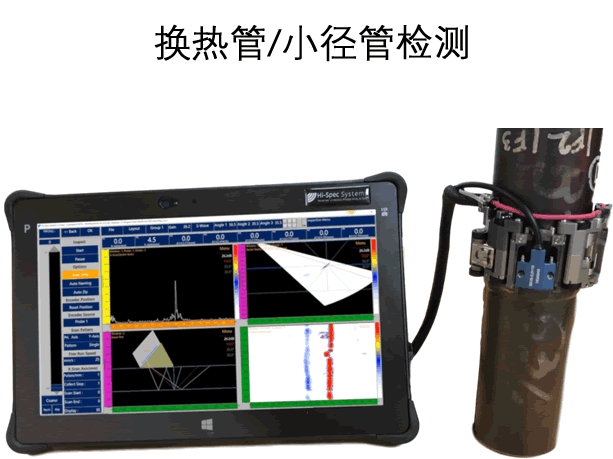

检测应用





技术参数
脉冲宽度:300-500 ns
脉冲波型:方波
输出阻抗:小于10Ω
增益:0-80 dB
输入阻抗:50/200Ω
系统带宽:0.5-25MHz
扫查类型:扇扫和线扫
支持组数:最多8组
数字化频率:100MHz(12位)
脉冲重复频率:最大8K

功能特点:
•11英寸 高清日光可读屏
• 非常轻便 (仅 1.5kg)
• 配置支撑架,手提带 以及高清摄像头
•手动,线性或栅格扫查
• 多编码器模式
•波幅或深度C扫描
•无限制扫查文件尺寸
• (128GB)文件保存在(128GB)硬盘上
•保存文件于外接驱动硬盘
• PRF高达8kHz
• 100V电压 + 200V
• 仪器上出Microsoft Word 报告
•报告中包含所有设置参数信息
•数据以Excel表格形式导出
•报告形式根据使用者详细信息更改
•扫描数据可以JPEG格式保存
• 无需其他软件分析数据
•数据直接保存在云端功能
• 使用 TeamViewer软件远程访问或分析非常方便
